広島市 FJクルーズ 大破修理(フレーム構造)

p0064000

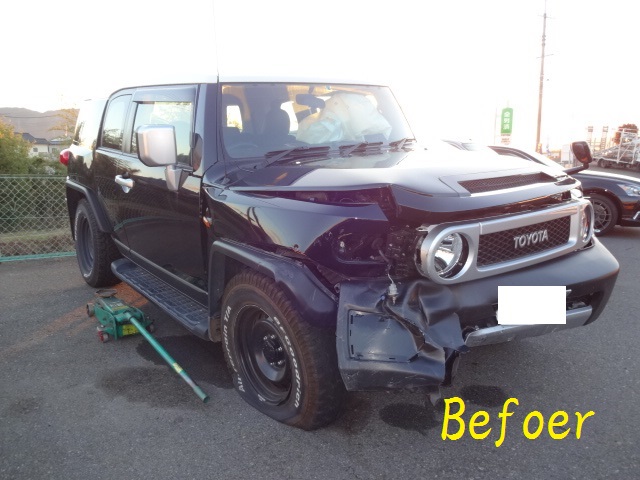

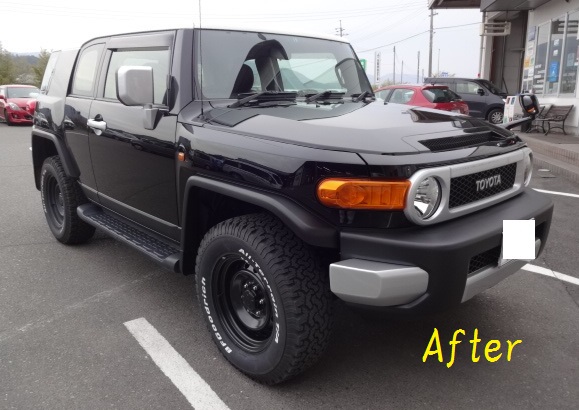

p0001000 a0161000

フレーム構造車の大破修理の事例です。

車の構造は大きく分けて二つに分類できます。

フレーム構造車とモノコックボディです。

最近の乗用車は殆どがモノコックボディで製造されています。

従来の乗用車やトラック、大型車はフレーム構造になっています。

今回のように、フレーム構造の車が大破した場合はボディ部分とフレーム部分を切り離して修理をする必要があります。

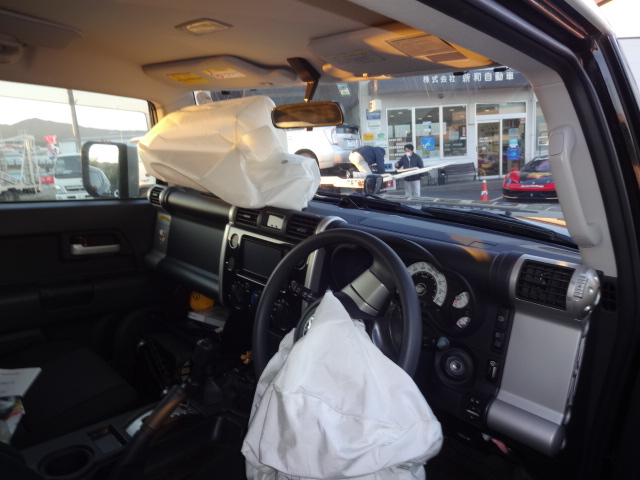

p0017000

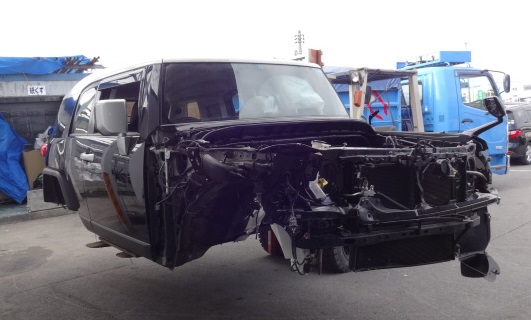

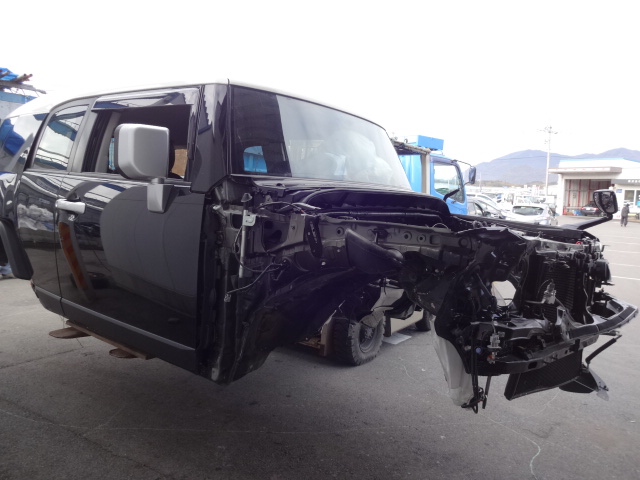

ボディ部分とフレーム部分を分離します。

p0038000 p0037000

この車のフレーム部分は損傷が激しいため、新品と交換します。

完成後に陸運局に持ち込んで車体番号の打刻も必要になります。(滅多にしません)

p0032000 p0035000

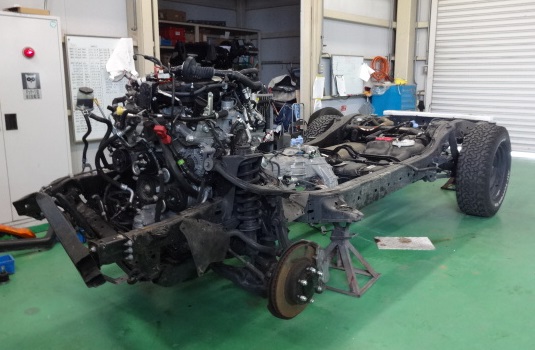

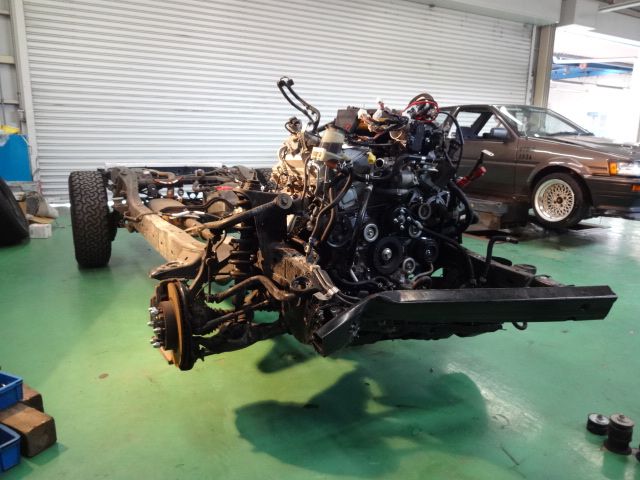

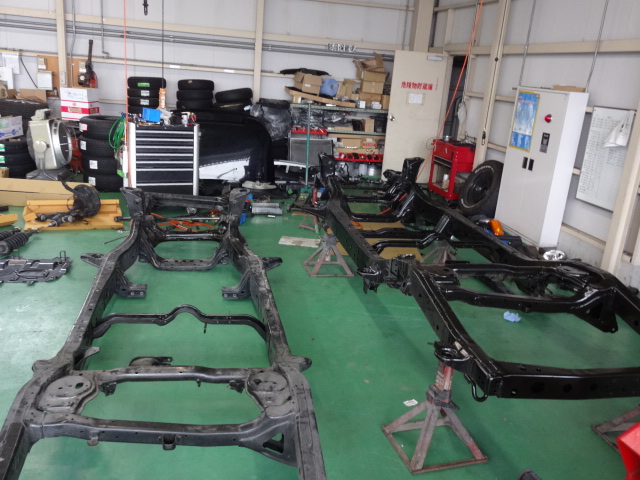

フレームについているすべての部品を新しいフレームに移植します。

p0079000 p0060000

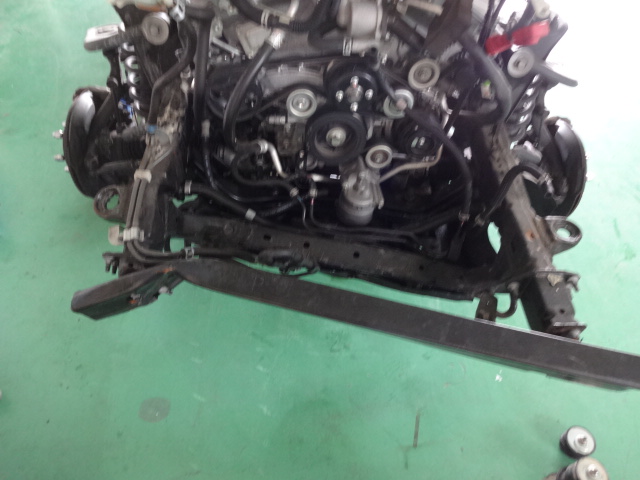

部品の移植作業中です。

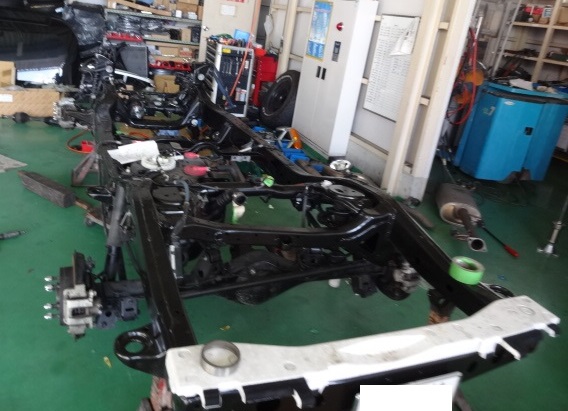

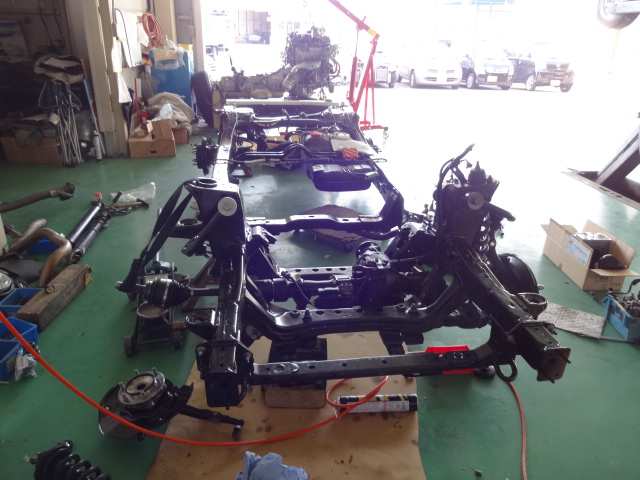

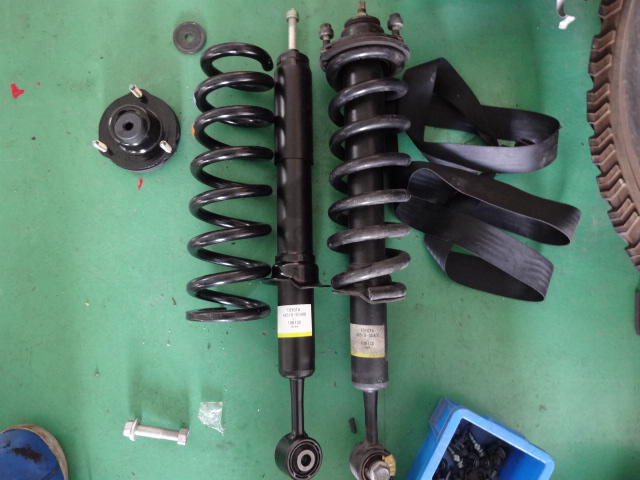

p0082000 p0080000 p0077000 p0022000

ボディ部分はすべて取り換えるわけにいかないので修正、板金、部品取替えを行います。

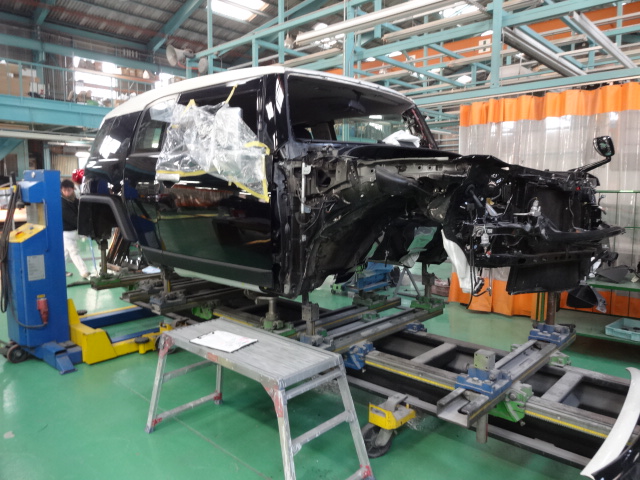

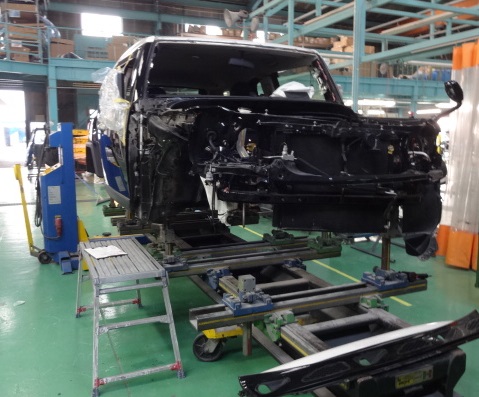

ボディ全体がねじれているため、ジグタイプの修正機を使って修理します。

弊社が保有しているグローバルジグを用いて寸法のずれを計測して、正規の寸法通りに直します。

p0063000 p0065000

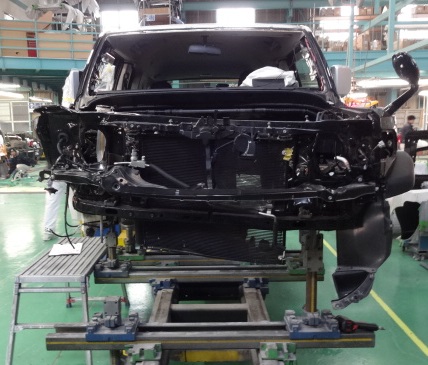

前後左右、高さ、長さを計測し、1ミリの狂いも残りません。

p0064000 p0066000

p0119000 p0117000

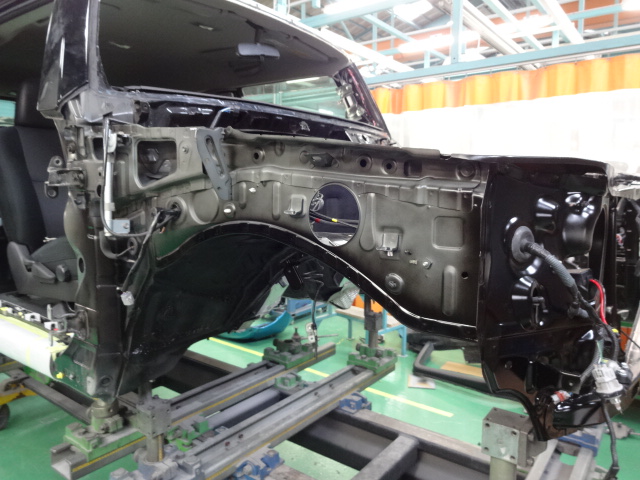

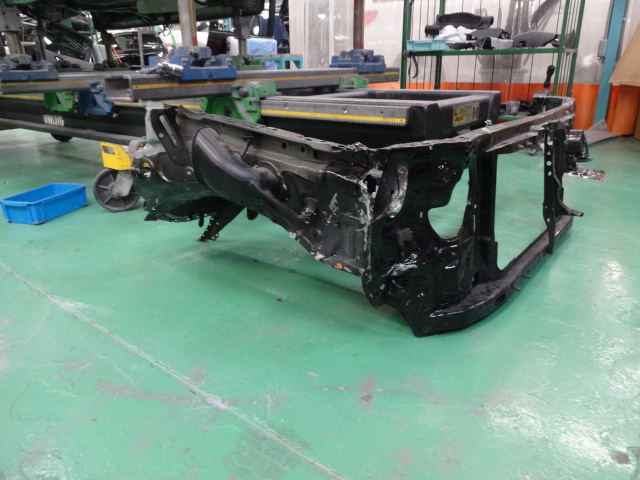

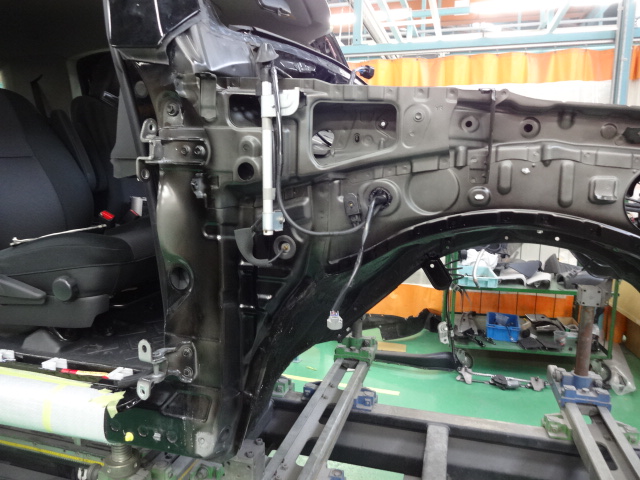

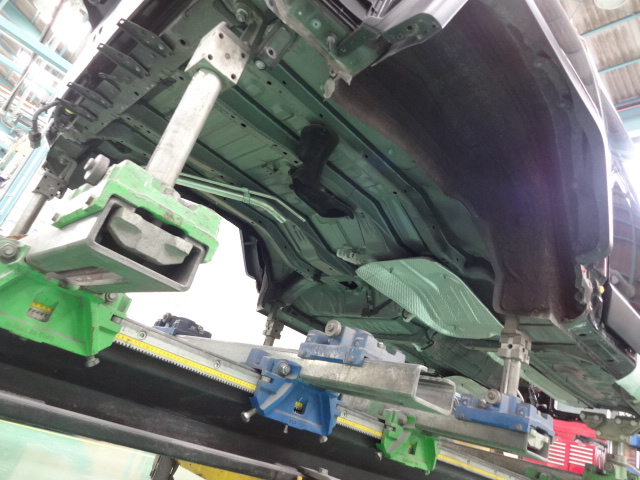

ダメージ部分を切り取って、新しい部品を計測しながら溶接作業を進めます。

p0129000 p0128000

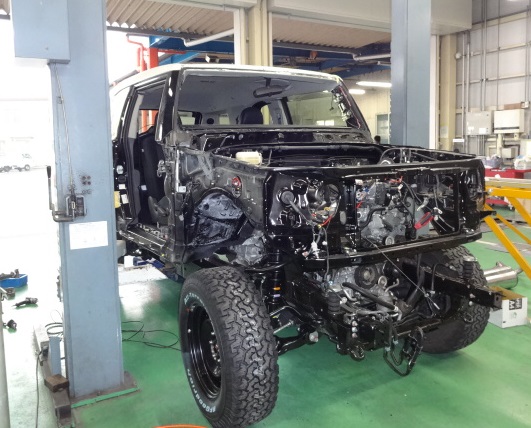

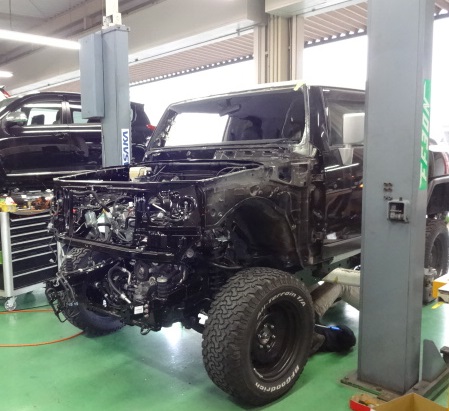

新しいフレームとボディをドッキングします。

p0140000 p0143000

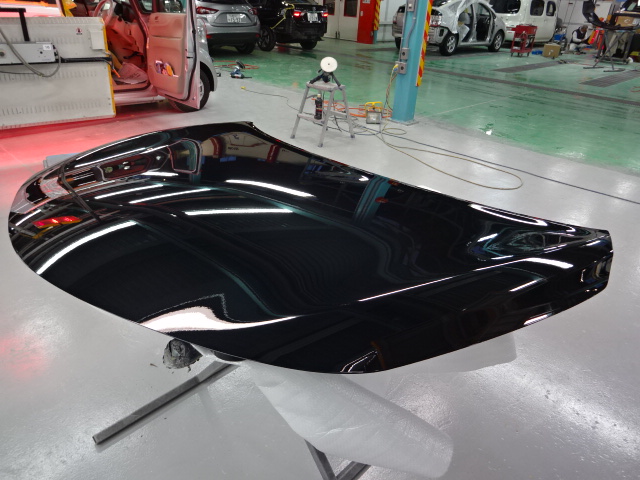

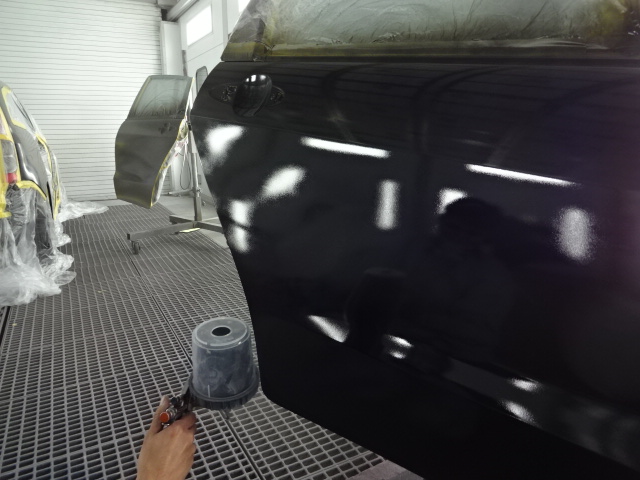

↑これと同時作業で、フード、フェンダー、ドア等一式を塗装します。

DSC08199 DSC08201 DSC08206 DSC08195

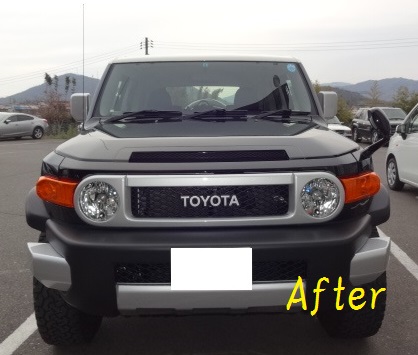

全ての部品を組み付けて完成です!

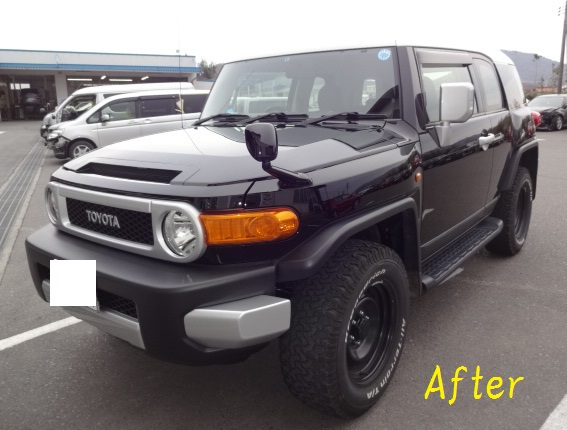

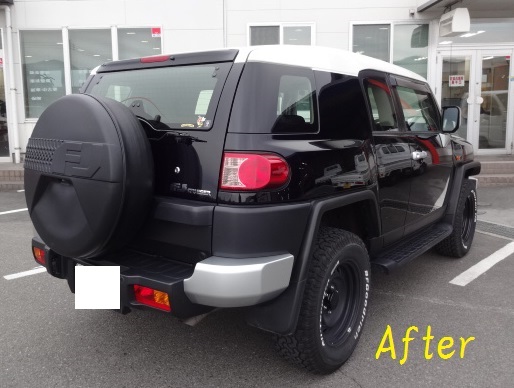

a0151000 a0169000 a0164000

組み付け後は、打刻、アライメント点検、走行テストを行い、洗車をしてお客様へ納車します。
